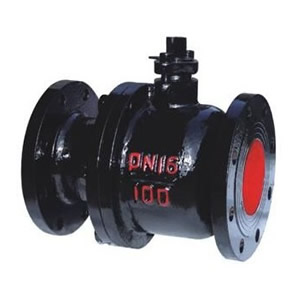

Q41F-16手動鑄鐵法蘭球閥
Q41F-16手動鑄鐵法蘭球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150℃的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其最大的優點為啟閉迅速。其實惠的價格是常溫水介質管道應用較普遍的一款閥門產品。
產品概述
Q41F-16手動鑄鐵法蘭球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150℃的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其最大的優點為啟閉迅速。其實惠的價格是常溫水介質管道應用較普遍的一款閥門產品。
如果要求管道壓力在1.6Mpa以上，管道溫度在150℃以上的，介質為水、汽、油品的工況下，請選擇鑄鋼材質的球閥產品型號為Q41F-16C以上或Q41H系列。
產品優點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
性能規范
Q41F-16手動鑄鐵法蘭球閥主要性能規范
| 型號 | 公稱壓力(MPa) | 試驗壓力 | 工作溫度( ℃ ) | 適用介質 | |
| 強度 (水)(MPa) | 密封(水)(MPa) | ||||
| Q41F-16 | 1.6 | 2.4 | 1.8 | ≤150 | 蒸汽、水 |
零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 灰鑄鐵 |
| 球體 | 灰鑄鐵鍍鉻 |
| 密封圈 | 聚四氟乙稀 |
外形尺寸和連接尺寸
| 型號 | 公稱通徑 (mm) | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-фd | H1 | D0 | ||
| Q41F-10 Q41F-16 | 40 | 165 | 145 | 110 | 85 | 16-2 | 4-18 | 97 | 240 |
| 50 | 205 | 160 | 125 | 100 | 16-2 | 4-18 | 103 | 240 | |
| 65 | 222 | 180 | 145 | 120 | 18-3 | 4-18 | 150 | 350 | |
| 80 | 241 | 195 | 160 | 135 | 20-3 | 8-18 | 175 | 400 | |
| 100 | 305 | 215 | 180 | 155 | 20-3 | 8-18 | 187 | 500 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-18 | 236 | 600 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-23 | 256 | 600 | |
安裝注意事項
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
