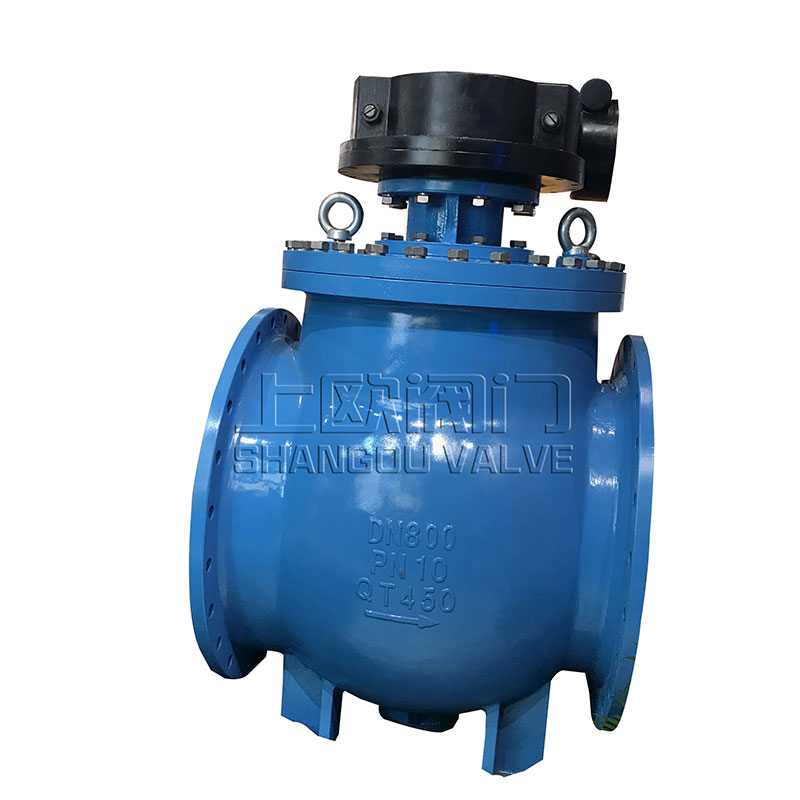

上裝式偏心半球閥DYQ340H-16
DYQ340H-16上裝式偏心半球閥利用偏心 閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨 損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮校y座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微 小固體顆粒，紙漿，煤灰，石油氣等介質。
目錄
上裝式偏心半球閥產品概述
DYQ340H-16上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮校y座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
上裝式偏心半球閥結構特點
該閥采用雙偏心結構，利用偏心輪的楔緊作用實現密封副的關閉和開啟，從而實現可靠的密封比壓及快速開啟。其優特點如下：
1、由于采用偏心結構，密封球面上所有點的旋轉半徑不同，在關閉時，密封閥座越關越緊，形成足夠的密封比壓，雙向密封效果極佳。
2、閥瓣采用全圓形直通式，開啟后為全流通結構，具備良好的流通性和線性調節性能。
3、長期使用過程中，磨損后，通過調節密封圈壓套，密封球面等量前移，可獲得新的密封。
4、該閥在使用當中操作力只作用在閥門開啟或關閉極小角度內，開啟時操作力隨著密封比壓的降低而迅速減小，密封面趨于無磨損。
5、圓形流道，在閥門全開后為全流通截面，底部為圓形流線結構，沉積雜物會隨著介質流動被帶走。在關閉過程中，可自行去除密封面上沉積的污
垢，而不影響密封。
6、閥軸采用上、下半軸設計，配有自潤滑式軸套，在閥門的開啟過程中，磨擦阻力小，啟閉靈活，獨特的“0”型圈，浮動式軸封代替了原始蝶閥
的填料密封，解決了填料密封在閥門開啟過程中易損耗的問題
上裝式偏心半球閥用途
可廣泛應用于給排水、污水處理、石油、化工、冶金、電力等中低壓管路中，特別適用于在含有雜質、顆粒狀雜物的流體介質管道中作截止和節流作用
執行標準
DYQ340H-16上裝式偏心半球閥設計：GB12237－89
法蘭連接：GB/T17241.6－1998、GB/T9115（鋼制）
結構長度：GB12221－89
主要零件材料
閥體、閥蓋 | GB | WCB | ZG08Cr18Ni9 | ZG08Cr18Ni12Mo2 | ZG18Cr1Mo1V | ||||||
ASTM | WCB | CF8 | CF8M | WC9 | |||||||
球體 | GB | WCB | 氮化
拋光 | 08Cr18Ni9 | DB12
拋光 | 08CR18Ni12Mo2 | DB12
拋光 | 08Cr18Ni9 | D812
拋光 | ||
ASTM | WCB | 304 | 316 | 304 | |||||||
閥桿 | GB | 2Cr13 | 08Cr18Ni9 | 08Cr18Ni12Mo2 | 25CrMo1V | ||||||
ASTM | 1420 | 304 | 316 | F22a | |||||||
閥座 | GB | 2Cc13 | D507Mo
PTFE、PPL | 08Cr18Ni9 | D802
PTFE、PP | 08Cr18Ni12Mo2 | D802
PTFE、PPL | 25CrMo1V | D802
PTFE、PPL | ||
ASTM | 420 | 304 | 316 | F22a | |||||||
填料 | GB | 柔性石墨 | |||||||||
ASTM | 柔性石墨 | ||||||||||
螺栓 | GB | 35CrMoA | 08Cr18Ni9 | 08Cr18Ni12Mo2 | 25Cr2Mo1V | ||||||
ASTM | A193 B7 | A320-B8 | A193-B8M | F22a | |||||||
螺母 | GB | 45 | 08Cr18Ni9 | 08Cr18Ni12Mo2 | 20CrMo | ||||||
ASTM | A194 2H | A194-8 | A194-8M | A194-4 | |||||||
性能規范/試驗壓力單位：（Mpa）
壓力等級 | 公稱壓力PN（MPa） | ||||||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | ||
殼體試驗壓力 | 0.38 | 0.9 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | |
密封試驗壓力 | 高壓液體密封試驗 | 0.28 | 0.66 | 1.1 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 |
低壓氣體密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用工況 | 適用介質 | 見“各行業適用范圍” | |||||||
適用溫度 | ≤425℃ | ||||||||
驅動方式 | 手動（3）、電動（9）、氣動（6）等 | ||||||||
公稱通徑 | DN40～1000mm | ||||||||
適用規范 | 設計制造 | GB12237-89
| |||||||
結構長度 | GB12221-89 | ||||||||
法蘭尺寸 | GB9113-2000、也可按用戶要求的API 6D-94 | ||||||||
檢驗試驗 | JB/T9092-99、GB/T13927-92 | ||||||||
主要連接尺寸
| 公稱壓力PN | 公稱通徑DN | 尺寸Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | Y | b | Z-Φdo | Ws | Hs | Hw | Hd | ||
| 1.6MPa | 50 | 124 | 165 | 125 | 100 | - | 16 | 4-Φ18 | 230 | 164 | 260 | 310 |
| 65 | 145 | 185 | 145 | 120 | - | 18 | 4-Φ18 | 250 | 180 | 275 | 330 | |
| 80 | 165 | 200 | 160 | 135 | - | 20 | 8-Φ18 | 300 | 200 | 300 | 360 | |
| 100 | 194 | 220 | 180 | 155 | - | 20 | 8-Φ18 | 320 | 235 | 335 | 390 | |
| 125 | 210 | 250 | 210 | 185 | - | 22 | 8-Φ18 | 400 | 260 | 335 | 405 | |
| 150 | 229 | 285 | 240 | 210 | - | 24 | 8-Φ23 | 500 | 280 | 375 | 440 | |
| 200 | 243 | 340 | 295 | 265 | - | 26 | 12-Φ23 | 800 | 320 | 410 | 470 | |
| 250 | 297 | 405 | 355 | 320 | - | 30 | 12-Φ25 | 100 | 355 | 485 | 550 | |
| 300 | 338 | 460 | 410 | 375 | - | 30 | 12-Φ25 | 1200 | 400 | 530 | 595 | |
| 350 | 400 | 520 | 470 | 435 | - | 34 | 16-Φ25 | - | - | 580 | 650 | |
| 400 | 400 | 580 | 525 | 485 | - | 36 | 16-Φ30 | - | - | 650 | 730 | |
| 450 | 502 | 640 | 585 | 545 | - | 40 | 20-Φ30 | - | - | 710 | 790 | |
| 500 | 533 | 715 | 650 | 608 | - | 44 | 20-Φ34 | - | - | 760 | 840 | |
| 600 | 686 | 840 | 770 | 718 | - | 48 | 20-Φ41 | - | - | 870 | 960 | |
| 700 | 762 | 910 | 840 | 788 | - | 50 | 24-Φ41 | - | - | 910 | 1080 | |
| 800 | 864 | 1025 | 950 | 898 | - | 52 | 24-Φ41 | - | - | 935 | 1125 | |
| 900 | 914 | 1125 | 1050 | 998 | - | 54 | 28-Φ41 | - | - | 995 | 1255 | |
| 1000 | 1255 | 1170 | 1110 | - | 56 | 28-Φ48 | - | - | 1080 | 1385 | ||
| 1200 | 1485 | 1390 | 1325 | - | 58 | 32-Φ54 | - | - | 1175 | 1490 | ||
| 1400 | 1685 | 1590 | 1525 | - | 60 | 36-Φ54 | - | - | 1280 | 1565 | ||
| 2.5MP | 50 | 124 | 165 | 125 | 100 | - | 20 | 4-Φ18 | 230 | 164 | 260 | 310 |
| 65 | 145 | 185 | 145 | 120 | - | 22 | 8-Φ18 | 250 | 180 | 275 | 330 | |
| 80 | 165 | 200 | 160 | 135 | - | 22 | 8-Φ18 | 300 | 200 | 300 | 360 | |
| 100 | 194 | 230 | 190 | 160 | - | 24 | 8-Φ23 | 320 | 235 | 335 | 390 | |
| 125 | 210 | 270 | 220 | 188 | - | 28 | 8-Φ25 | 400 | 260 | 355 | 405 | |
| 150 | 229 | 300 | 250 | 218 | - | 30 | 8-Φ25 | 500 | 280 | 375 | 440 | |
| 200 | 243 | 360 | 310 | 278 | - | 34 | 12-Φ25 | 800 | 320 | 410 | 470 | |
| 250 | 297 | 425 | 370 | 332 | - | 36 | 12-Φ30 | 1000 | 355 | 485 | 550 | |
| 300 | 338 | 485 | 430 | 390 | - | 40 | 16-Φ30 | 1200 | 400 | 530 | 595 | |
| 350 | 400 | 555 | 490 | 448 | - | 44 | 16-Φ34 | - | - | 580 | 650 | |
| 400 | 400 | 620 | 550 | 505 | - | 48 | 16-Φ34 | - | - | 650 | 730 | |
| 450 | 502 | 670 | 600 | 555 | - | 50 | 20-Φ34 | - | - | 710 | 790 | |
| 500 | 533 | 730 | 660 | 610 | - | 52 | 20-Φ41 | - | - | 760 | 840 | |
| 600 | 686 | 845 | 770 | 718 | - | 56 | 20-Φ41 | - | - | 870 | 960 | |
| 700 | 762 | 960 | 875 | 815 | - | 60 | 24-Φ48 | - | - | 990 | 1080 | |
| 800 | 864 | 1085 | 990 | 930 | - | 64 | 24-Φ48 | - | - | 935 | 1125 | |
| 900 | 914 | 1185 | 1090 | 1025 | - | 66 | 28-Φ54 | - | - | 995 | 1255 | |
| 1000 | 1320 | 1210 | 1140 | - | 68 | 28-Φ58 | - | - | 1080 | 1385 | ||
| 1200 | 1520 | 1420 | 1350 | - | 72 | 32-Φ58 | - | - | 1175 | 1490 | ||
| 1400 | 1755 | 1640 | 1560 | - | 78 | 36-Φ65 | - | - | 1280 | 1565 | ||
注：DYQ340H-16上裝式偏心半球閥由于網頁文字?jǐn)?shù)量的限制，很多尺寸無法列出，如有需求歡迎您隨時聯系我們
