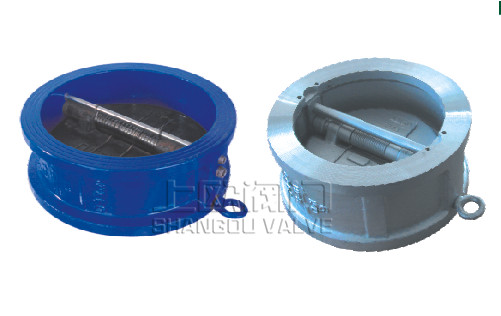

H76X/H(DDCV)、H46X/H蝶式消聲止回閥
對夾式止回閥由閥體、閥瓣、閥軸、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流。它具有結構短、體積小、重量輕；閥瓣關閉快速，防水錘；動作靈敏，密封性能好等特點。
產品概要
主要由閥體、閥瓣及彈簧等結構組成，由于閥瓣的關閉行短及彈簧作用可加強關閉效果，可減少水錘和水擊聲。
1： 主要外觀尺寸：DN40-1200
2： 公稱壓力：PN1.0-4.0
3： 主要零件材質：不銹鋼、碳素鋼、黃銅、鉻鉬鋼
4： 適用介質：水/油、水（蒸汽）、酸堿性介質
5： 工作溫度：硬密封≤80℃ 軟密封≤200℃
6： 設計與應用標準：GB、BS、ANSI、JIS、DIN、API
用途及特點
該產品由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
主要性能規范
執行標準
設計制造：JB/T8937 API6D
結構長度：JB/T8937 API6D
配管法蘭：JB/T74 ANSI B16.5
試驗與檢驗：JB/T9092-1999 API598
主要連接尺寸
